TravelData TD3000 - Data Generator - 8/16 Kanäle - 200 MHz
Acute - Pattern Generator - 16 Kanäle - 200 MHz
Die neue TravelData 3000 Serie sind 8/16-kanalige USB3 basierende Pattern Generatoren mit einer internen Clock Range von maximal 200MHz und einem Speicher von bis zu 256Mb/Kanal.

Eckdaten:
  • PC-based
  • USB 3.0 Interface
  • Channels : 8/16 (max. / Data Output), 3 (Event Input)
  • Data rate : 200Mbps @Ch (max.)
  • Memory: 256Mb/ch (max.)
  • Clock Range : 1Hz ~ 200MHz (6 digits)
  • Data output : 0.8Vpp ~ 4.5Vpp (0.1V resolution) and Hi-Z
  • Default pattern : RS232, Sync / Async-Counter, I²C, I²S, SPI, CAN, USB1.1, ...
  • User pattern : Direct draw, Acute-LA / Text / VHDL / VCD, ...
Die TD3000 und die DG3000 Serie verwenden die gleiche Pattern-Generator-Software - Beispiele siehe unten. Die ideale Ergänzung zu den USB3 basierenden Logik Analysatoren

Modelle:
  • TD3008E             Event Channels: 3               Data Channels 8                  Pattern Depth: 512 Kb/ch
  • TD3116B             Event Channels: 3               Data Channels 16               Pattern Depth: 1 Mb/ch
  • TD3216B             Event Channels: 3               Data Channels 16               Pattern Depth: 256 Mb/ch
Preise:
  • TD3008E = 1400 EUR + MwSt.
  • TD3116B = 2000 EUR + MwSt.
  • TD3216B = 3400 EUR + MwSt.
Datenblatt herunterladen
DG3000 - Data Generator - 48/96/112 Kanäle - 400 MHz
Acute - Pattern Generator - 112 Kanäle - 400 MHz
Die neue  DG3000 Serie sind USB3 basierende Pattern Generatoren mit bis zu 112 Kanälen mit einer internen Clock Range von maximal 400MHz und einem Speicher von bis zu 256Mb/Kanal. Die ideale Ergänzung zu den USB3 basierenden Logik Analysatoren.

Eckdaten:
  • USB 3.0 interface, 12V power adaptor
  • Channels : 48/96/112 max. (Data Output), 16 (Event Input)
  • Data rate : 400Mbps @Ch (max.)
  • Memory : 256Mb/ch
  • Clock Range : 1Hz ~ 400MHz (6 digits)
  • Probe output : 0.8V ~ 5.0V (0.1V resolution) and Hi-Z
  • Phase tuning between channels
  • Default pattern : RS232, Sync / Async-Counter, I²C, I²S, SPI, CAN, USB1.1, ...
  • User pattern : Direct draw, Acute-LA / Text / VHDL / VCD, ...
Modelle:
  • DG3064B         Event Channels: 16         Data Channels: 48            Pattern Depth: 256 Mb/ch
  • DG3096B         Event Channels: 16         Data Channels: 96            Pattern Depth: 256 Mb/ch
  • DG3128B         Event Channels: 16         Data Channels: 112         Pattern Depth: 256 Mb/ch
DG3000-Serie - Preise:
  • DG3064B = 6700 EUR + MwSt.
  • DG3096B = 8400 EUR + MwSt.
  • DG3128B = 10.000 EUR + MwSt.
Datenblatt herunterladen
Pattern Generator Software - TD3000 + DG3000 Serie

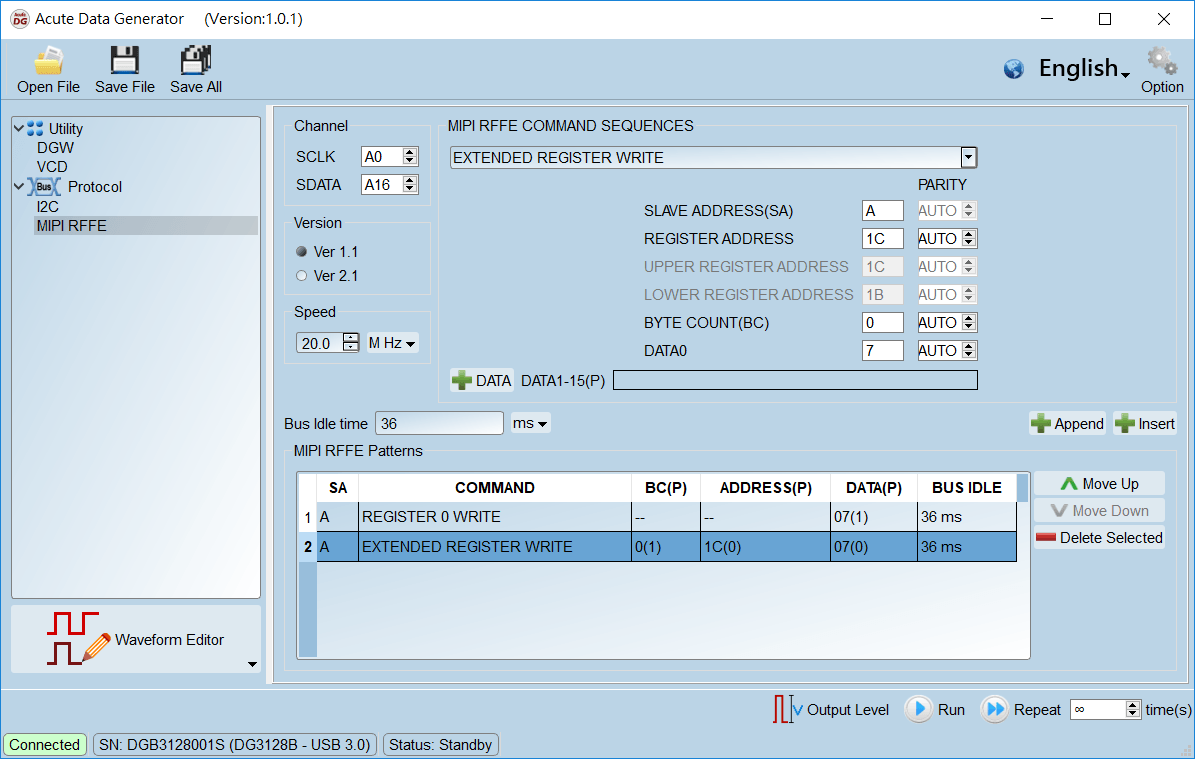

Die TD3000 Serie und die DG3000 Serie verwenden die gleiche Pattern-Generator-Software. Die SW kann die Wellenform z.B. des I2C / MIPI RFFE-Protokolls erzeugen und die VCD-Datei in die DG3000/TD3000 Wellenform konvertieren:
Acute - Pattern Generator - Software

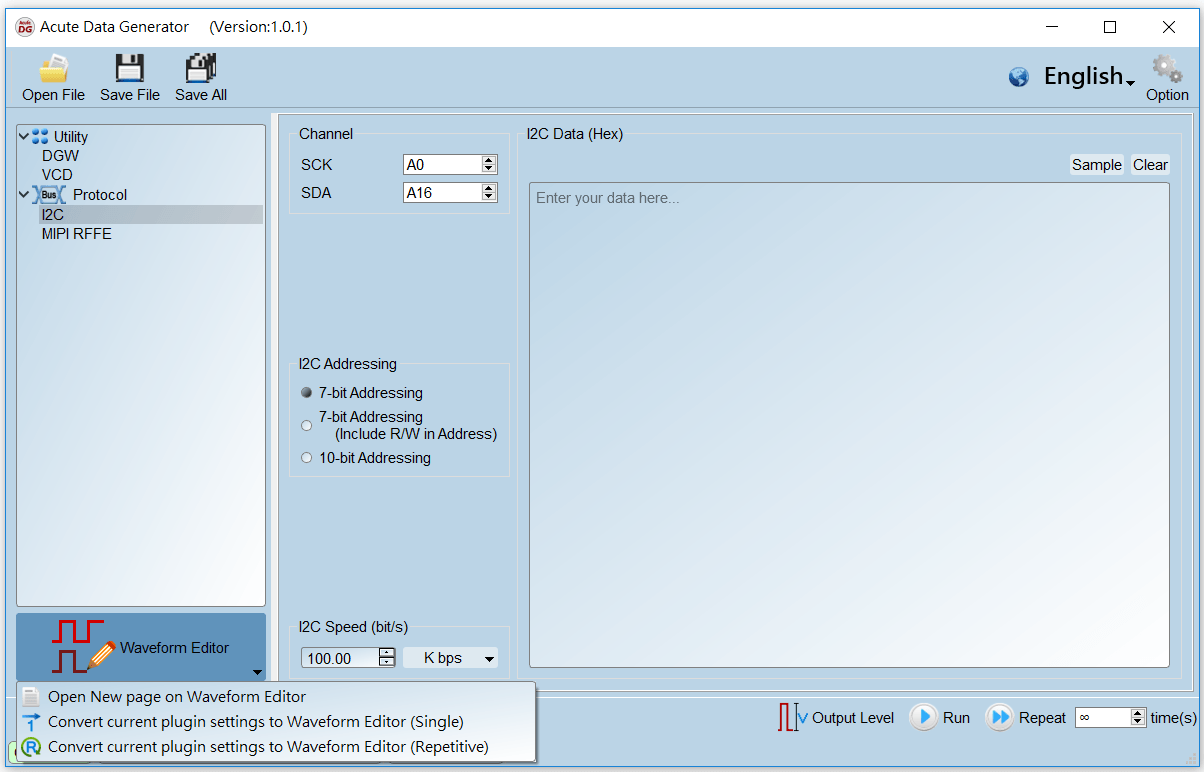

Auswahl - Waveform Editor Tool:
Acute - Pattern Generator - Software

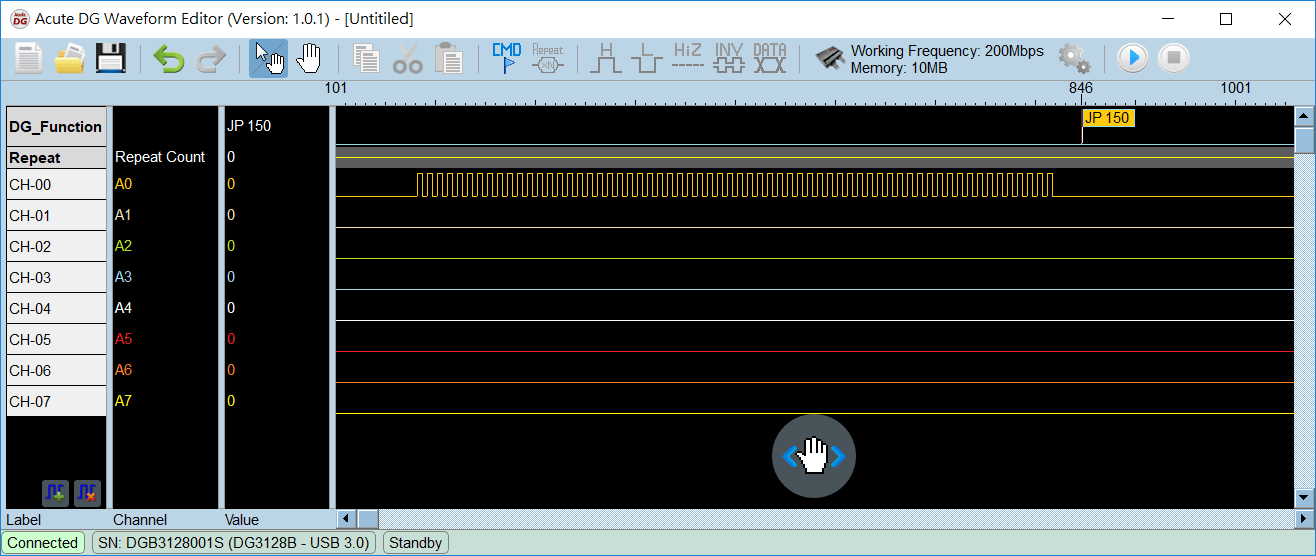

Anwendung - Waveform Editor Tool:
Acute - Pattern Generator - Software

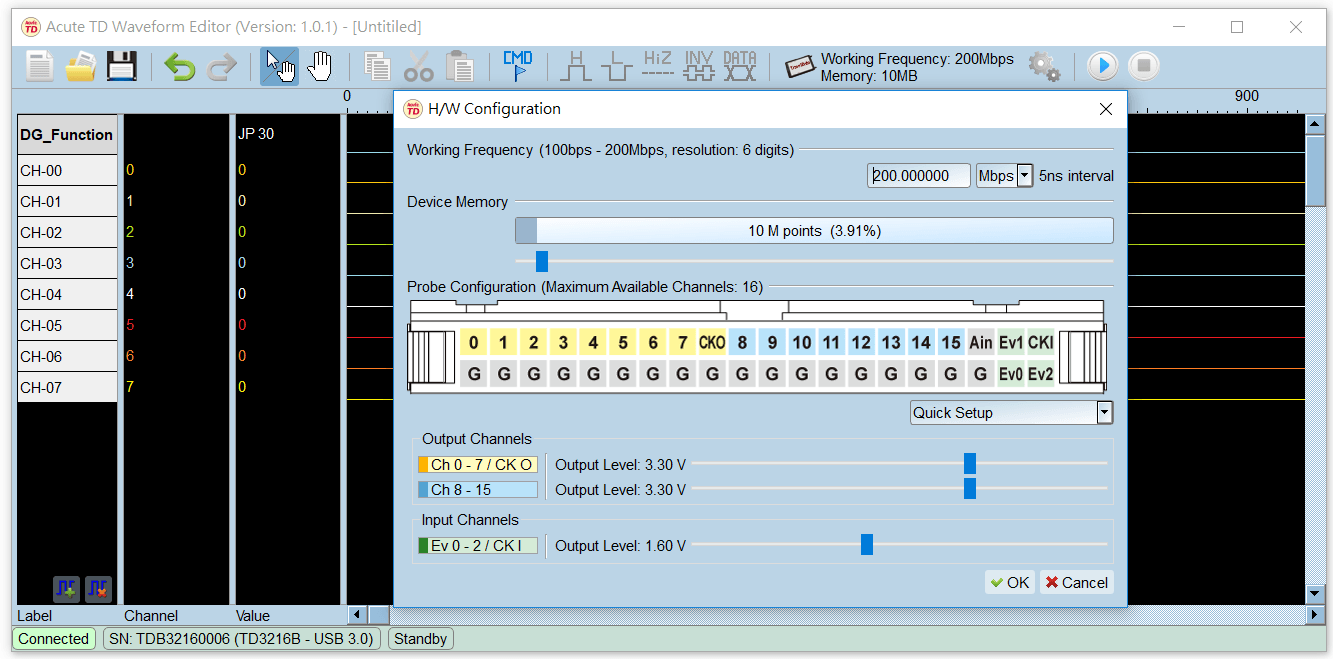

Konfiguration - TD3000 Serie:
Acute - Pattern Generator - Software

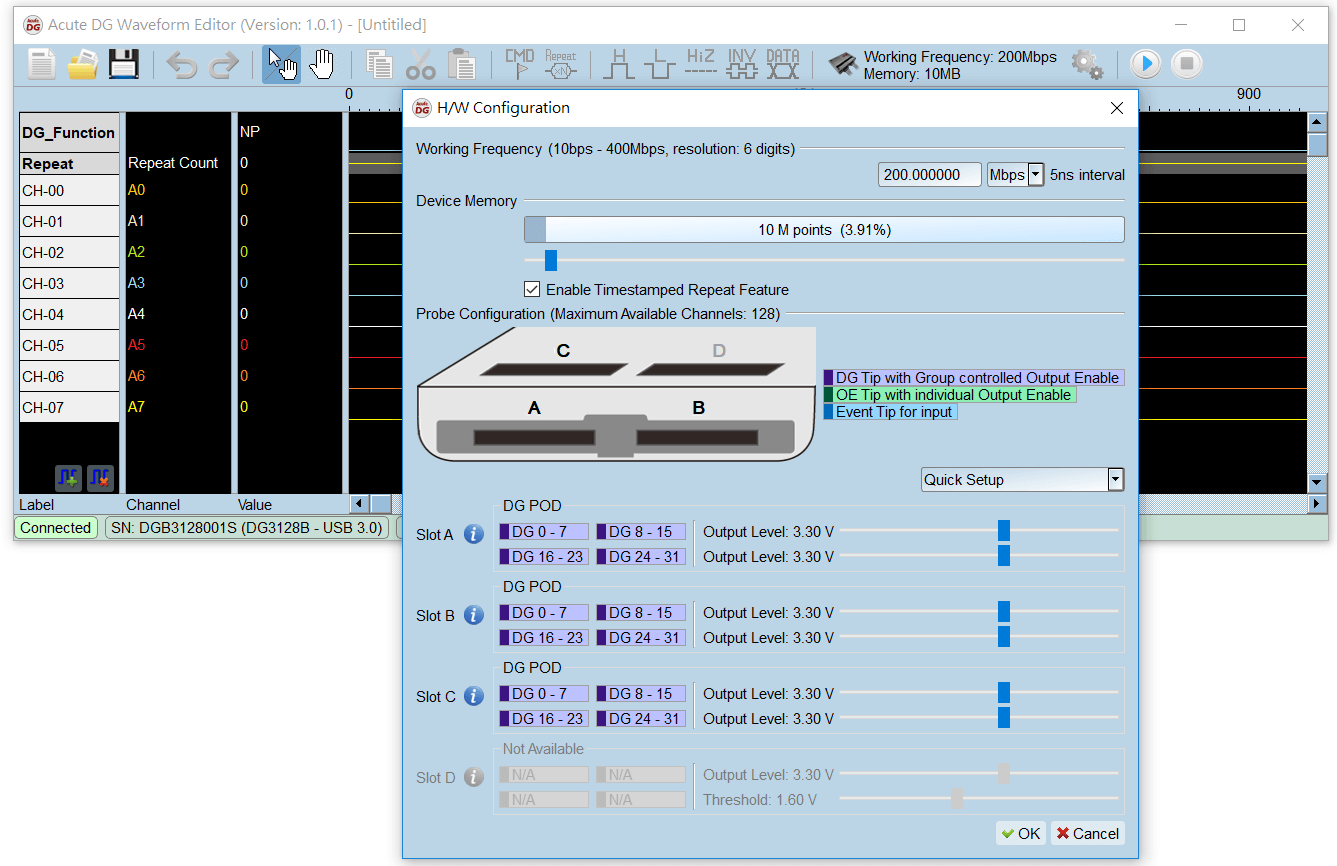

Konfiguration - DG3000 Serie:
