TravelScope - DSO3000 - USB-Speicheroszilloskope - 200MHz - 16-Bit Auflösung - USB3.0

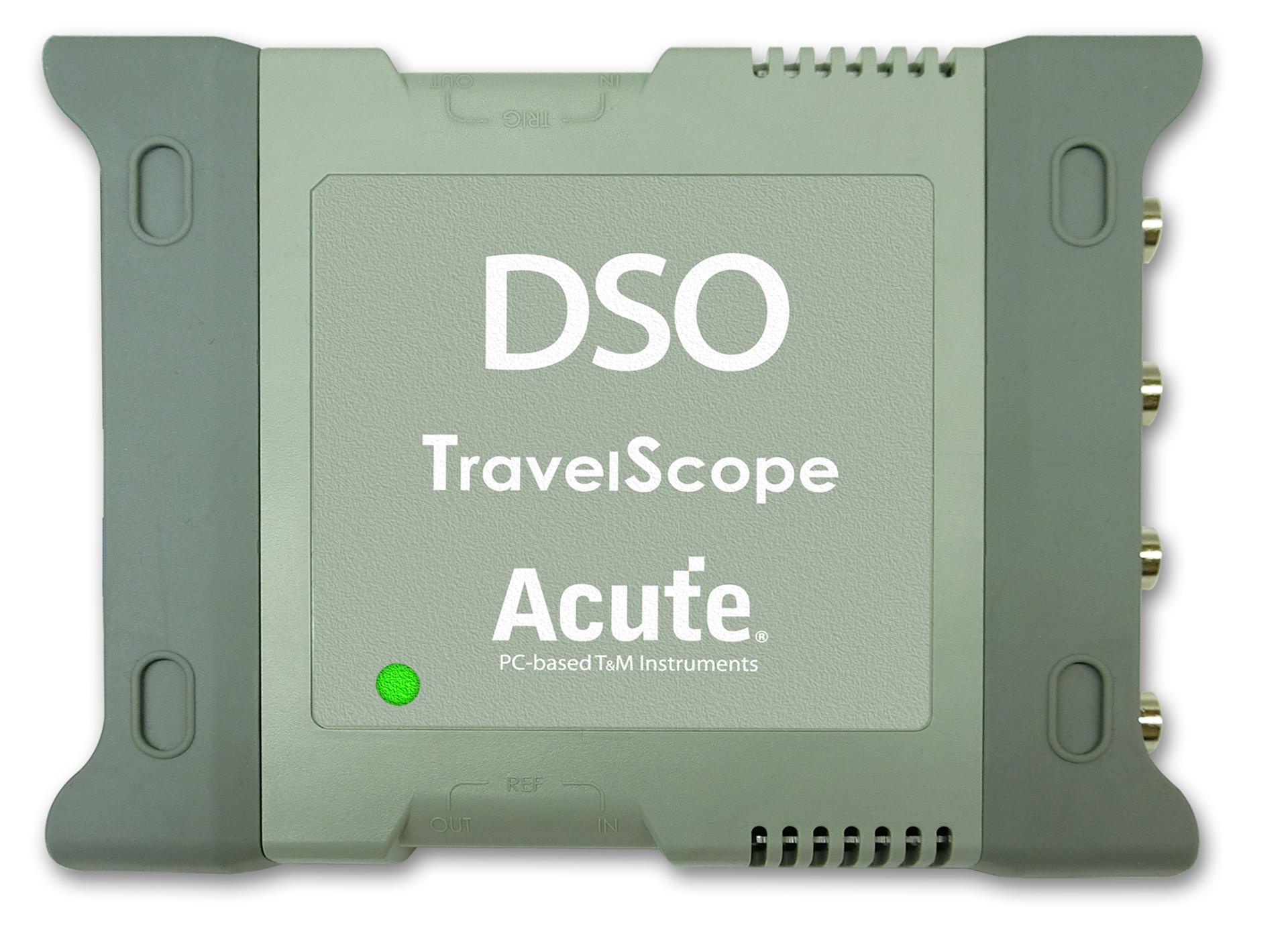

PC USB-Oszilloskop von Acute - 8-16 Bit - 200MHz
  • PC-based, USB3.0 interface / powered (Type-A / Type-C)
  • Record length: 128Mpts/ch
  • Channel: 4
  • Sample rate: 1 GS/s
  • Bandwidth: 200 MHz
  • Data Logger (HDD / SSD Storage)
  • Digital Voltmeter: 3 digits
  • Frequency Counter: 5 digit
  • Elektrische Validierung：I2C,...

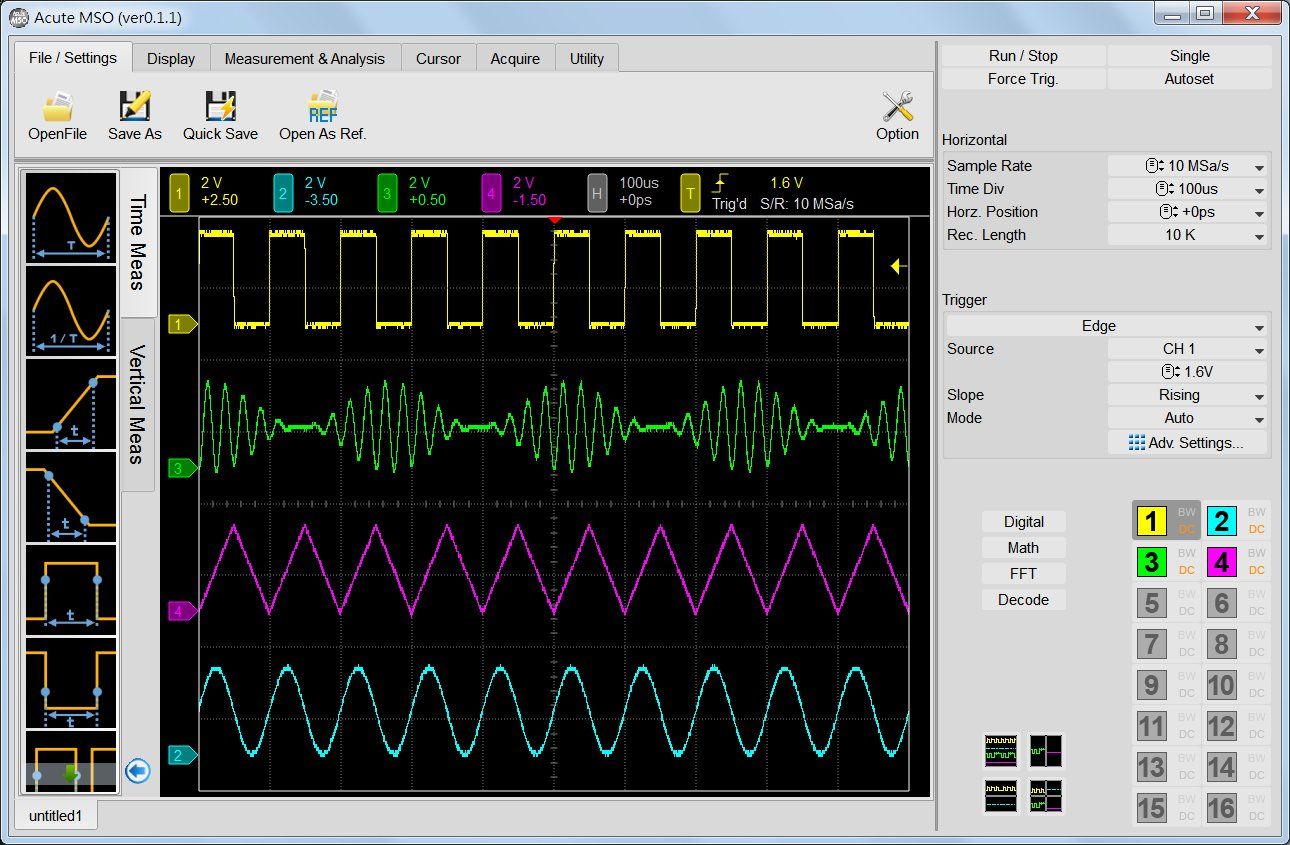

PC USB-Oszilloskop Software von Acute
Das TravelScope DSO3000 von ACUTE Technology ist nicht nur ein PC USB-Oszilloskop, es ist zusätzlich auch zusätzlich  ein Digitalvolmeter, ein Funktionsgenerator und kann in Verbindung mit einem Logikanalysator der TravelLogic Serie in ein Mixed-Signal-Oszilloskop (MSO) verwandelt werden.

Die PC-Oszilloskop Serie "TravelScope 3000" von ACUTE Technology erreicht ein Real-Time Sampling von maximal 1GS/s. Die vertikale Bandbreite beträgt 200MHz (1-kanalig), 100MHz/Kanal (2-kanalig) und 50Mhz (4-kanalig) bei einer in dieser Geräteklasse ungewöhnlichen vertikalen Empfindlichkeit von 2mV/div bis 10V/div und einer Auflösung von 8-Bit bis 16-Bit (TS3124H+V). Im Rolling-Modus können, abhängig vom PC, maximal 250kS/s erreicht werden. Die TravelLogic Oszilloskope sind für einen Überspannungsbereich von 100V (DC+AC Peak) ausgelegt und besitzen einen Offset-Range von ±1.5V bis ±150V. Die umschaltbaren 250MHz-Tastköpfe (x1/x10) sind im Lieferumfang enthalten. Als Trigger-Modi stehen je nach Modell Rising, Falling, Alternate, Either, Single, Delay, Edge, Width, Video/TV, Advanced Trigger 2 und Bus-Trigger (ARINC 429, CAN, I²C, LIN, MIL-STD-1553, ProfiBus, SPI (2-Wire), UART, USB1.1, ...) zur Verfügung die sowohl automatisch, manuell oder "single", mit einer zusätzlichen RUN/STOP-Taste an der DSO-Box, ausgelöst werden können. Der massive Pufferspeicher von 128 MSamples (TS3124E/F+B+H) im Einkanalbetrieb und 2 x 64 MSamples im Zweikanalbetrieb ermöglicht die Signalerfassung über eine lange Zeitbasis. Die neuen aktiven Differentialtastköpfe ADP1025, ADP2025, ADP1100 und ADP2100 von ACUTE sind mit 25MHz und 100MHz optimal an die TravelScope-Serie angepasst, siehe Produktinformation.

Advanced Trigger II + Bus-Trigger
Die beiden Modelle TS3124B+H stellen Advanced Trigger II und zusätzliche Bus-Trigger (echte Hardware-Trigger) zur Verfügung: ARINC 429, CAN, CAN-FD, I²C, LIN, MIL-STD-1553, ProfiBus, SPI (2-Wire), UART, USB1.1, siehe Datenblatt.

Voltmeter (DVM) + Frequenzzähler
Das PC-Oszilloskop TS3124B+H ist zusätzlich mit einem 5-digit Voltmeter (DVM) und einem 5-digit Frequenzzähler ausgestattet.

TS3124H+V DSO mit wählbarer vertikaler Auflösung bis 16-Bit + Electrical Validation (V)
Die PC-Oszilloskope TS3124H+V (High-Resolution) aus der TravelScope Serie von ACUTE Technology sind mit einem rekonfigurierbaren A/D-Wandler ausgestattet. Damit kann im Bedarfsfall als vertikale Auflösung 8, 12, 14, 15 oder 16-Bit gewählt werden. Das TS3124V besitzt zusätzlich "Electrical Validation" , siehe Datenblatt.

Uneingeschränkt mobil einsetzbar
Im Gegensatz zu anderen PC-Oszilloskopen dieser Leistungsklasse benötigen die TravelScopes dank Stromversorgung über den USB3.0-Port kein externes Netzteil und können deshalb mit Laptops und Notebooks uneingeschränkt mobil eingesetzt werden.

Bis 16 Kanäle kaskadierbar mit SyncClock-Eingang
Über das integrierte Stack-Kabel können mit der aktuellen Software bis 4 x TravelScopes des gleichen Modells hardwaremäßig miteinander verbunden werden und stellen dann entweder bis zu 4 Eingänge mit jeweils 1GS/s pro Eingang, bis zu 8 Eingänge mit jeweils 500MS/s oder bis zu 16 Eingänge mit jeweils 250MS/s pro Eingang zur Verfügung. Der Jitter beträgt im multiplen Einkanalmodus ±1ns und im multiplen Zweikanalmodus ±2ns zwischen den Master und Slave-Channels. Die PC-Scopes der TS3000 Serie sind mit einem speziellen 10MHz SyncClock-Eingang ausgestattet. Bei Verwendung des SyncClock-Eingangs verringert sich der Jitter auf ca. 100ps und es geht kein Eingang als Trigger-Eingang verloren.

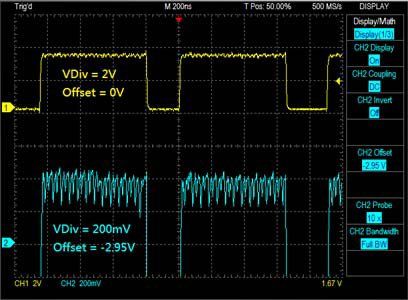

TravelScope Offset-Bereiche:
  • 150 V @ 2, 5, 10 V/div,
  • ±15 V @ 0.2, 0.5, 1 V/div,
  • ±1.5 V @ 2, 5, 10, 20, 50, 100 mV/div.
Mit Hilfe des vertikalen Offsets können kleine Änderungen des Eingangssignals überprüft werden, woduch die Genauigkeit der Messung verbessert werden kann. Der Input Scale des TravelScopes beträgt 2mV/div bis 10V/div !

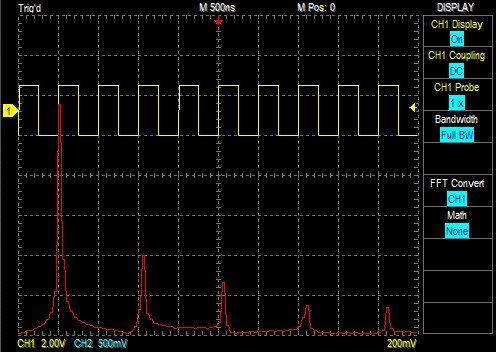

Mathematik-Funktionen inkl. FFT-Signalanalyse
Neben einer Vielzahl von Messmethoden stehen mathematische Berechnungen inklusive umfangreicher FFT-Analysemethoden zur Verfügung (Rectangular, Blackman, Hann, Hamming, Harris, Triangular, Cosine, Lanczos, Gaussian - Vertical Scale: dBm RMS, dbV RMS, Linear RMS).
Internet Monitoring
Das TravelScope kann über die Funktion "Internet Monitoring" (TCP/IP) auch als WLAN basierendes DSO kommunizieren. Als Export-Formate sind WORD, EXCEL, CSV, TEXT, HTML, Clipboard, Hardcopy und Preview implementiert.

I/O-Port + Funktionsgenerator
Ein I/O-Port 3.3V TTL mit >8ns Trigger-Pulse sowie ein Datenlogger-Modus und ein integrierter 2-kanaliger Funktionsgenerator mit Modulation-, Sweep- und Burst-Funktion bieten vielfältige Einsatzmöglichkeiten.

MSO - Mixed-Signal-Oszilloskop
In Verbindung mit den 4GHz Logikanalysatoren TravelLogic TL3000 ist ein leistungsfähiges Mixed-Signal-Oszilloskop realisierbar.
Betriebssysteme + Programmiersprachen
Die im Lieferumfang enthaltene PC-Scope-Software unterstützt Windows7/8/10 (32/64-Bit) - Software-Download
Ende 2023 Support für Linux Ubuntu (64-bit)* und macOS* - * Free Update zum Jahresende
Für die Entwicklung eigener Anwendungen stehen ein VB- und ein VC-Treiber zur Verfügung  - Entwicklungsumgebungen

• DSO Trigger I: Edge, Either, External, Falling, Rising, Video, Width
• DSO Trigger II: Runt, Pattern/State, Timeout, Transition, Setup/Hold, B-Trigger, B-Event, Window
• Bus Trigger/ Decode I: BiSS-C, CAN 2.0B/CAN FD, DALI, DP_Aux[1], MIPI I3C 1.1, USB PD 3, ...
• Bus Trigger/ Decode II: SVI3[2], SVID[3]

[1] Optional DP_Aux adapter needed.
[2] Upon request by user who is approved by AMD. SVI3 Bus Trigger / Decode are supported ONLY by TS3124V.
[3] Upon request by user who has signed CNDA with Intel. SVID Bus Trigger / Decode are supported ONLY by TS3124V.

TravelSope Preise:
  • TS3124E (8-bit - DSO I)= 700 EUR + MwSt.
  • TS3124F (8-bit, DSO I+II, Bus Trigger I) = 1000 EUR + MwSt.
  • TS3124H (8 + 12-16-bit, DSO I+II, Bus-Trigger I)= 1700 EUR + MwSt.
  • TS3124V (8 + 12-16-bit, DSO I+II, Bus-Trigger I+II + Elektrische Validierung) = 2700 EUR + MwSt.
Datenblatt TS3000 herunterladen Handbuch TS3000 herunterladen
