BusFinder


BF7264PRO - 4GHz - 64 Kanäle - 32Gb - MIPI D-PHY/UFS2.1/eMMC .... - USB3.0

Der neue BusFinder BF7264PRO von ACUTE Technology Inc. ist ein 2-in-1-Analysator (Protokoll und Logik) und arbeitet entweder als Protokollanalysator mit Echtzeit-Darstellung oder als Logikanalysator oder in Kombination.

Der BusFinder BF7264PRO von ACUTE Technology Inc. ist ein 2-in-1-Analysator (Protokoll und Logik) und arbeitet entweder als Protokollanalysator mit Echtzeit-Darstellung oder als Logikanalysator oder in Kombination. Der BusFinder BF7264PRO bietet 4GHz Timing Analyse, 400MHz State Analyse, besitzt einen 32Gb Speicher und unterstützt die "Transitional Storage" Technologie; Dies ermöglicht es, große Protokolldaten zu erfassen. Aktivieren Sie den Datenfilter (H / W), um weitere Befehle im selben Speicher aufzuzeichnen und Daten (S / W) auszublenden, damit nur die interessanten Daten im Protokollberichtsfenster angezeigt werden. Für die verschiedenen Protokolle werden spezielle Adapter angeboten wie MIPI D-PHY,  eMMC5.1, NAND Flash, SD3.0 / SDIO, SD4.1 (UHS- II), SPI NAND und SPI Flash, UFS2.1 . Der BusFinder BF7264PRO ist ein 64-Kanal-Logikanalysator, wenn keine Protokollfunktionen benötigt werden - Preise auf Anfrage auf Grund verschiedener Konfigurationsmöglichkeiten

Busfinder - BF6264B - Logikanalysator - Protokollanalysator - MMC 5.1, MIPI D-PHY 1.2, NAND-Flash, SD 3.0, SD 4.1 (UHS-II)
Auf Grund steigender Anwendungen in der 5G-Kommunikationstechnologie haben Hi-Tech-Firmen im Silicon Valley ihre Forschung auf Cloud-Anwendungen und -Integrationen konzentriert. Viele Display- oder Kameraprodukte werden für den riesigen Datenübertragungsbedarf eingesetzt; daher werden immer leistungsfähigere Speichergeräte benötigt. Acute hat den neuen Protokollanalysator BusFinder (BF7264PRO) herausgebracht, um seine Kunden zu unterstützen, die MIPI D-PHY 1.2 (DSI/CSI)-Signale messen müssen. Der BF7264PRO unterstützt auch SD/eMMC/NAND-Flash durch verschiedene Optionen, um die Anforderungen von Ingenieuren zu erfüllen, die Cloud-Speicher, Smartphones, selbstfahrende Autos, AIOT, ...etc. debuggen wollen.

Allgemeine Eigenschaften


Protokollanalysator

  • eMMC 5.1, MIPI D-PHY 1.2, NAND-Flash, SD 3.0, SD 4.1 (UHS-II) + UFS2.1
  • Echtzeit-Datenanzeige, Wellenformen nach der Erfassung
  • Auslöser für Befehle oder Daten
  • Unterschiedliche aktive Prüfspitzen für verschiedene Protokolle für einfachere Verbindungen
  • Daten filtern, um mehr Befehle zu speichern
  • Daten zum einfachen Lesen ausblenden
  • Daten zum schnellen Auffinden suchen
  • Statistik für Befehle und Daten
  • Zwei Spannungsdetektoren zur Erkennung von Designfehlern durch Spannungsabfall
  • Verwendung der PC-Festplatte (SSD) zur Aufzeichnung von Langzeitdaten
  • Protokollmonitor wie Strichkamera für Langzeitüberwachung (Monate)

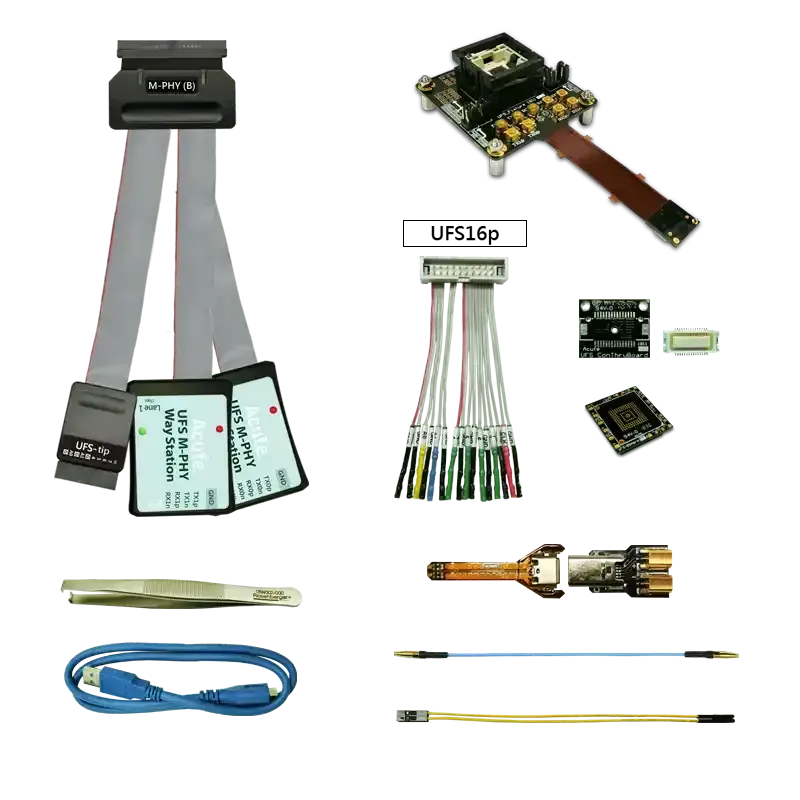

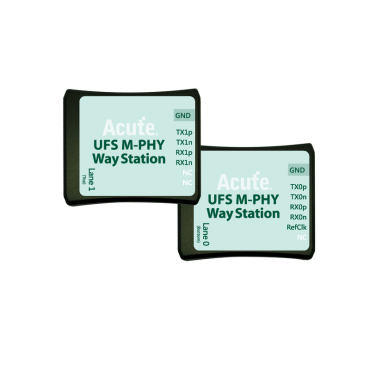

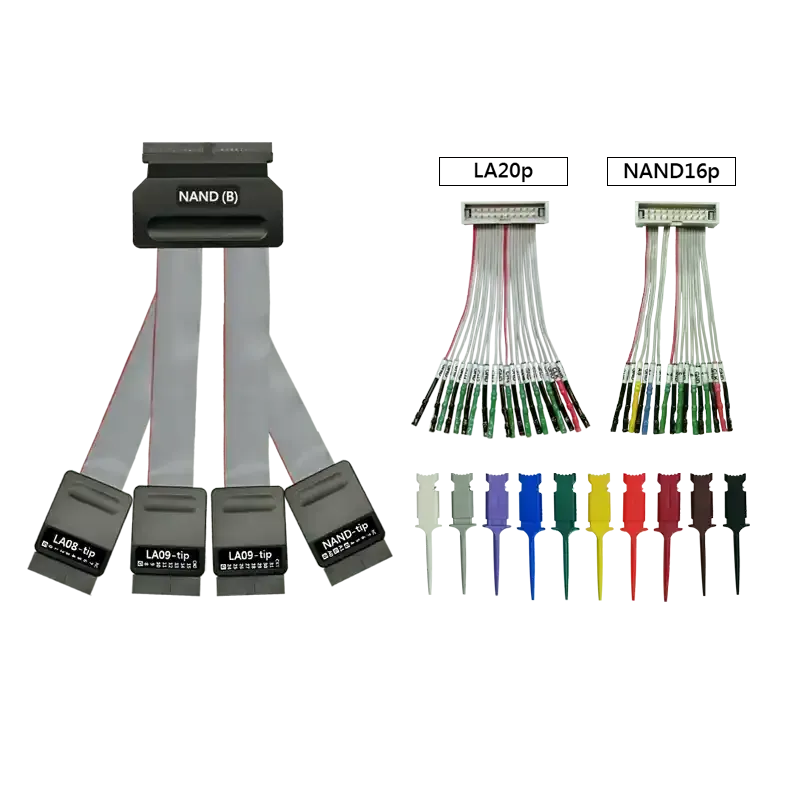

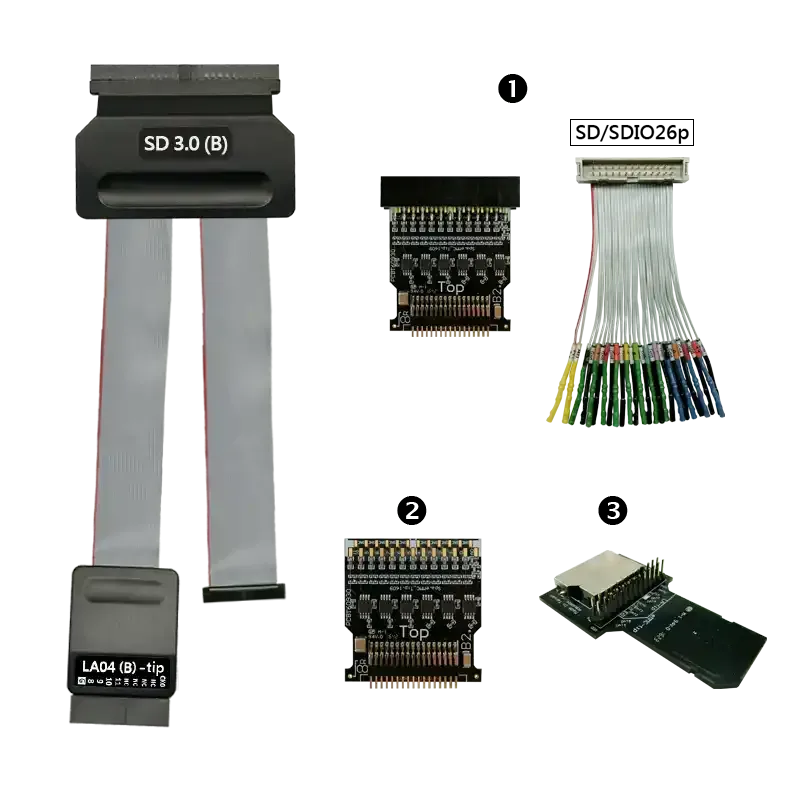

Optionen - vollständige Optionsliste siehe Datenblatt

Logikanalysator

  • eMMC 5.1, NAND-Flash, SD 3.0, serielles Flash (SPI NAND), SPI
  • 4GHz Timing Analyse - 400MHz State Analyse
  • 8-State-Flussdiagramm Bus-Trigger

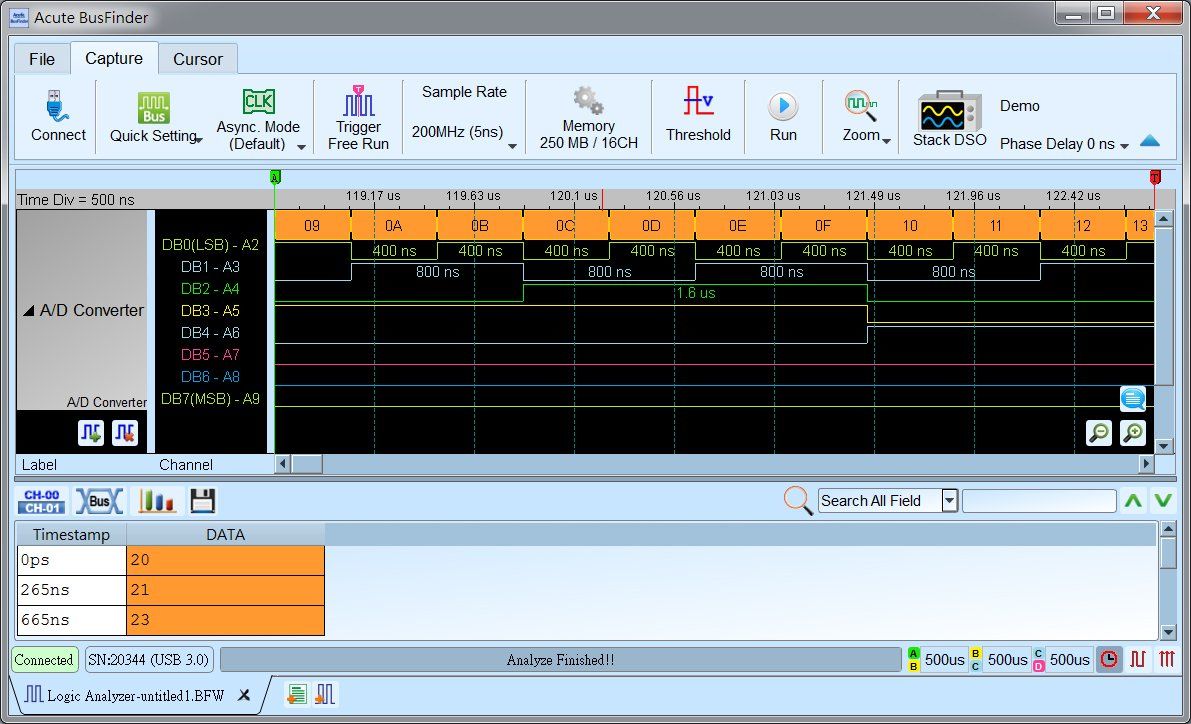

  • Busdekodierung mit Wellenformen
  • Stacks mit einem DSO zur Bildung eines MSO
  • PC-basiert, 64 Kanäle
  • USB 3.0-Schnittstelle, 12V-Netzteil
  • 32Gb Gesamtspeicher

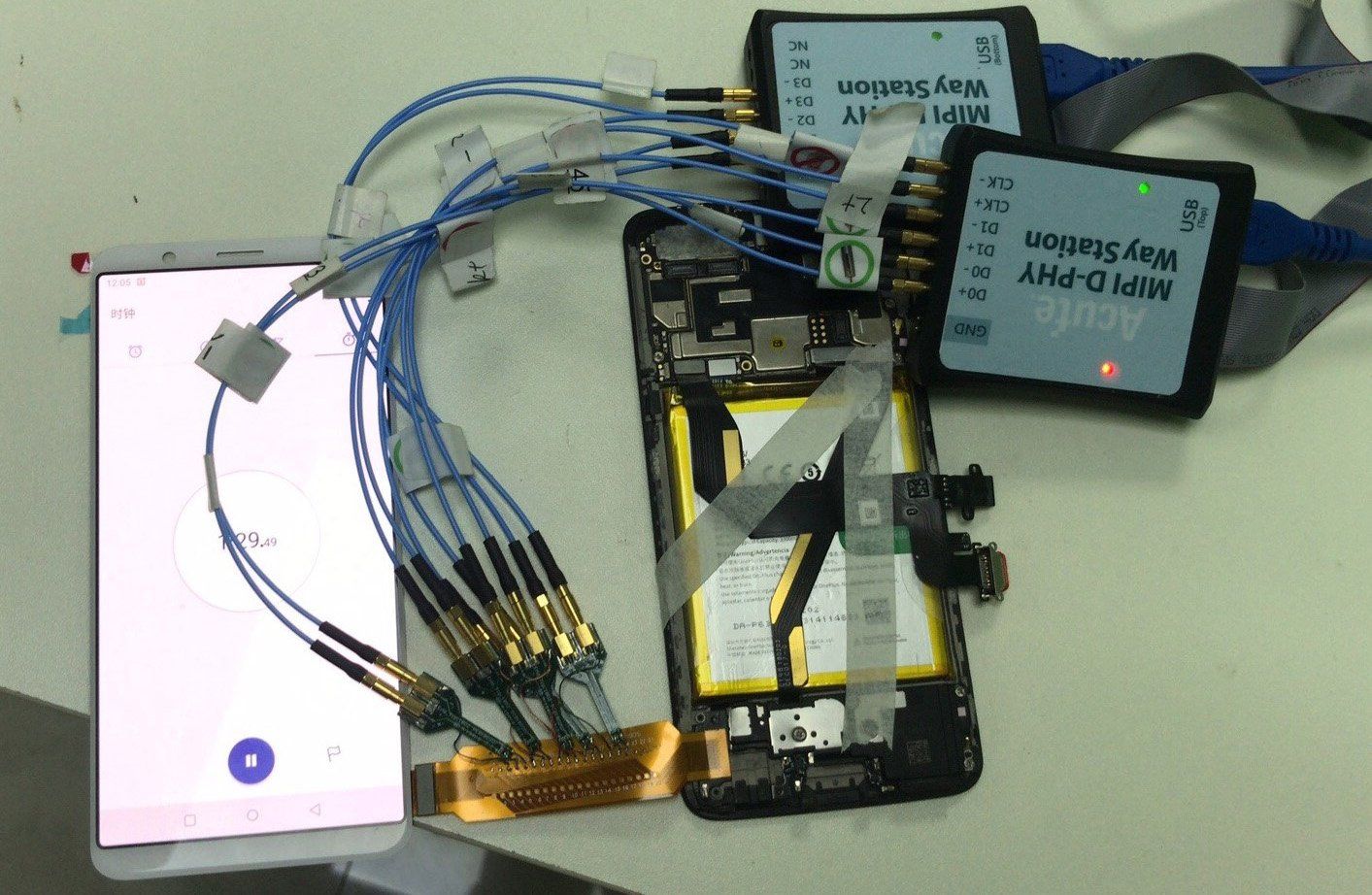

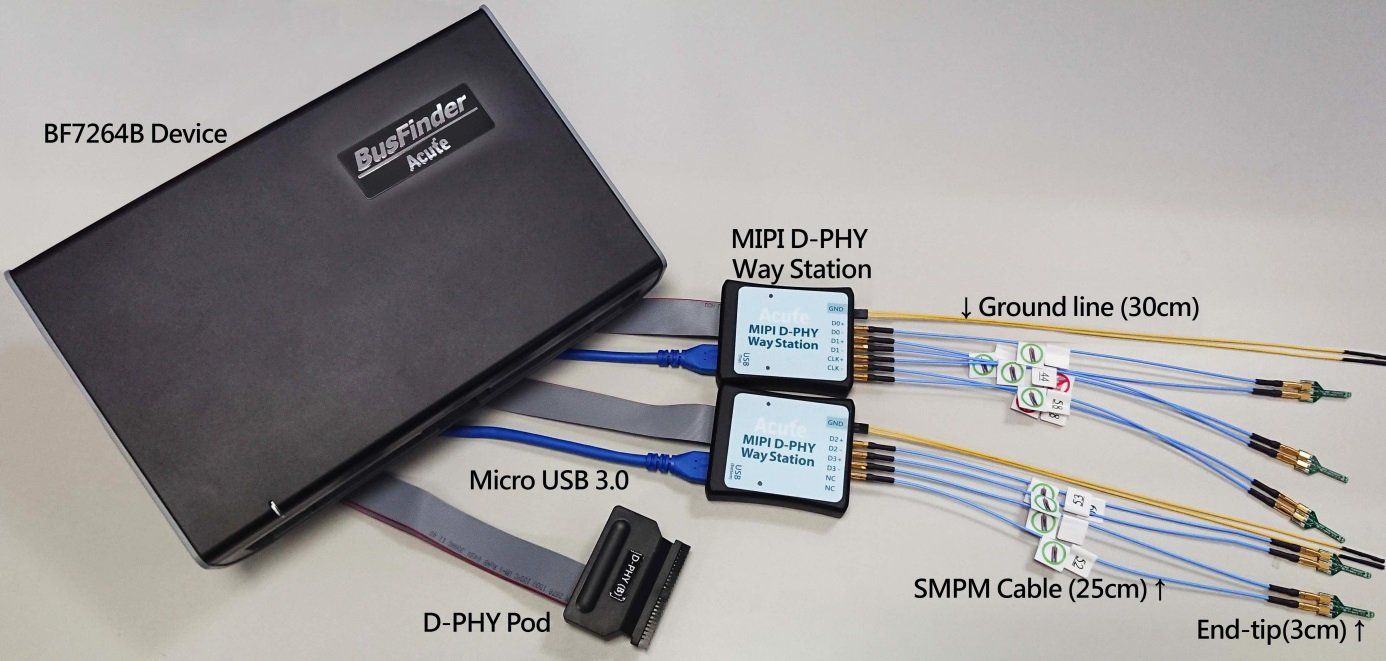

MIPI D-PHY - Option

Busfinder - BF6264B - Logikanalysator - Protokollanalysator - MMC 5.1, MIPI D-PHY 1.2, NAND-Flash, SD 3.0, SD 4.1 (UHS-II)
Busfinder - BF6264B - Logikanalysator - Protokollanalysator - MMC 5.1, MIPI D-PHY 1.2, NAND-Flash, SD 3.0, SD 4.1 (UHS-II)

D-PHY Software

Busfinder - BF6264B - Logikanalysator - Protokollanalysator - MMC 5.1, MIPI D-PHY 1.2, NAND-Flash, SD 3.0, SD 4.1 (UHS-II)

D-PHY Image Restore

Busfinder - BF6264B - Logikanalysator - Protokollanalysator - MMC 5.1, MIPI D-PHY 1.2, NAND-Flash, SD 3.0, SD 4.1 (UHS-II)

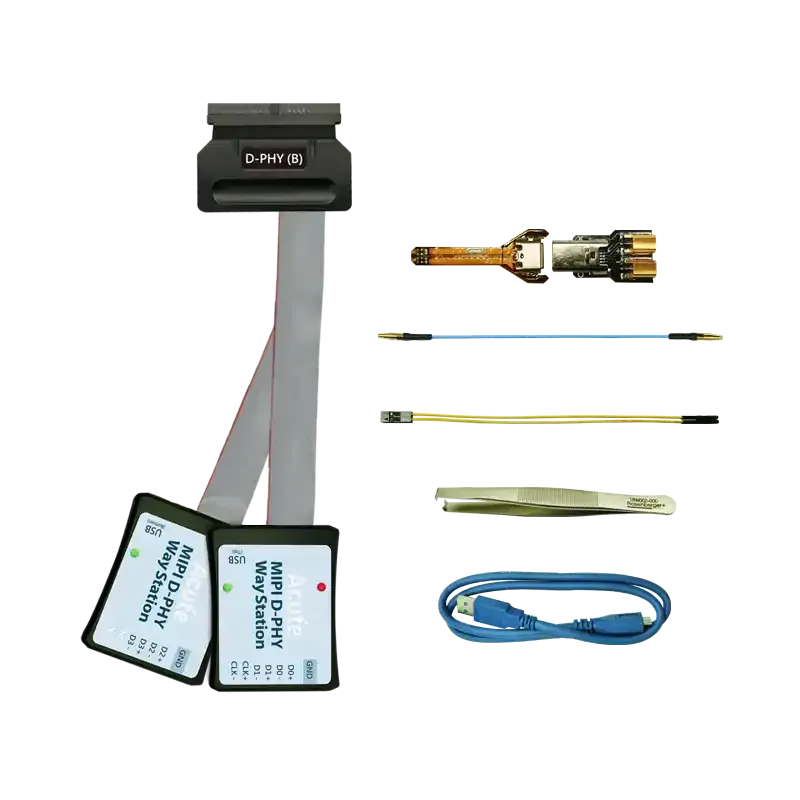

Einige der wichtigsten Merkmale der Option BF7264PRO MIPI D-PHY sind:



  • Unterstützt D-PHY V1.2
  • CSI-2 1.3 oder DSI 1.3 Protokollpakete, die wie folgt mit den DSI DCS 1.3 Befehlen angezeigt werden
  • Verwenden Sie 32Gb RAM als Puffer, um alle D-PHY-Daten auf die SSD HD zu streamen, um den gesamten Datenfluss vom Low Power-Modus in den High Speed-Modus aufzuzeichnen.
  • "Datenfilter" filtert unerwünschte Videodaten, um Speicherplatz zu sparen.
  • "Suche" sucht nach bestimmten Daten
  • "ECC/CRC Packet" zeigt und zählt ECC und CRC an.

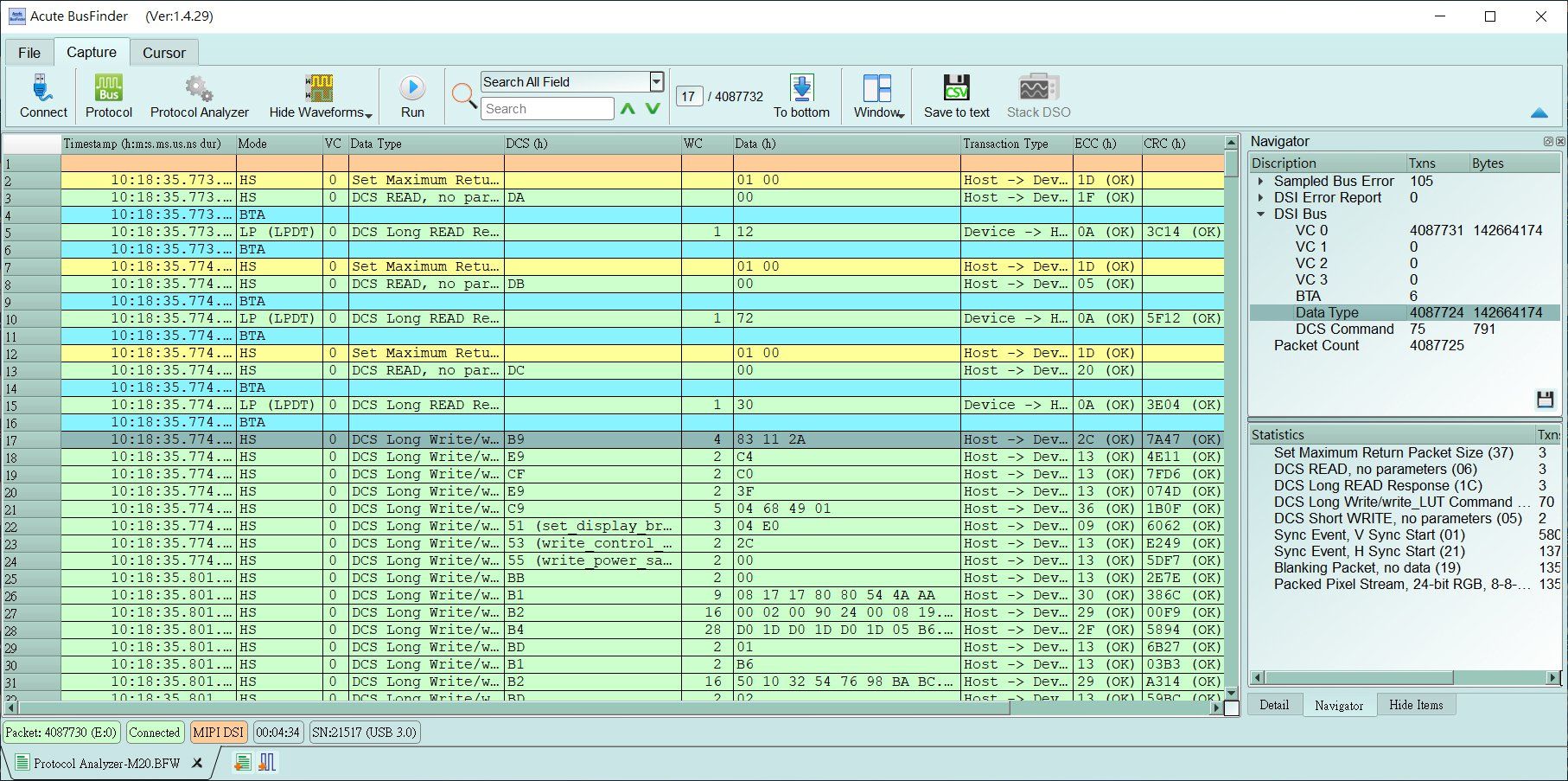

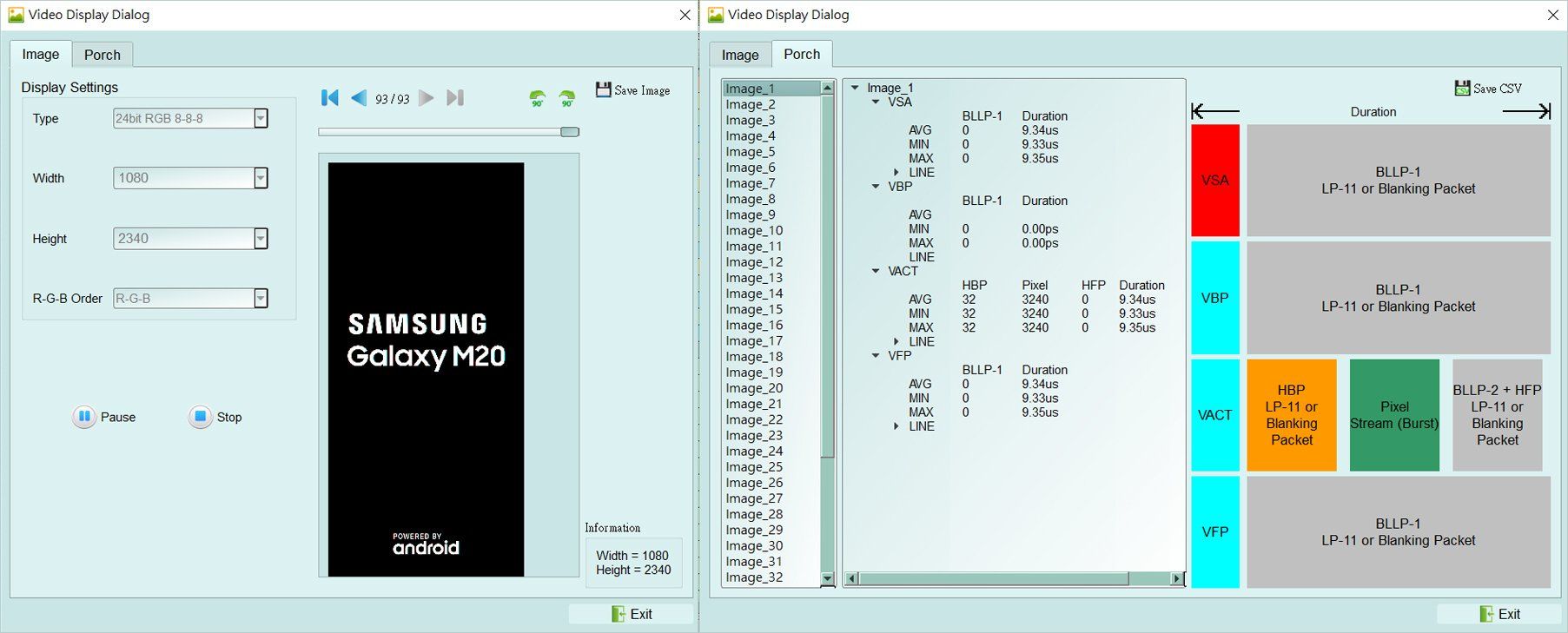

  • Zeigt Videobilder mit 24-Bit-Pixel- oder DSC-Paketen an.
  • Die D-PHY-Befehlsstatistik enthält die Anzahl der Pakete, individuelle Befehle, unterschiedliche Datenlängen und Fehler.
  • D-PHY Befehlsauslösung
  • Aktuelle Preise für die Base Unit und alle Optionen auf Anfrage


Datenblatt BF7264PRO Anwendung MIPI D-PHY
